Секреты качественной цифровой съемки с помощью Olympus SZX7

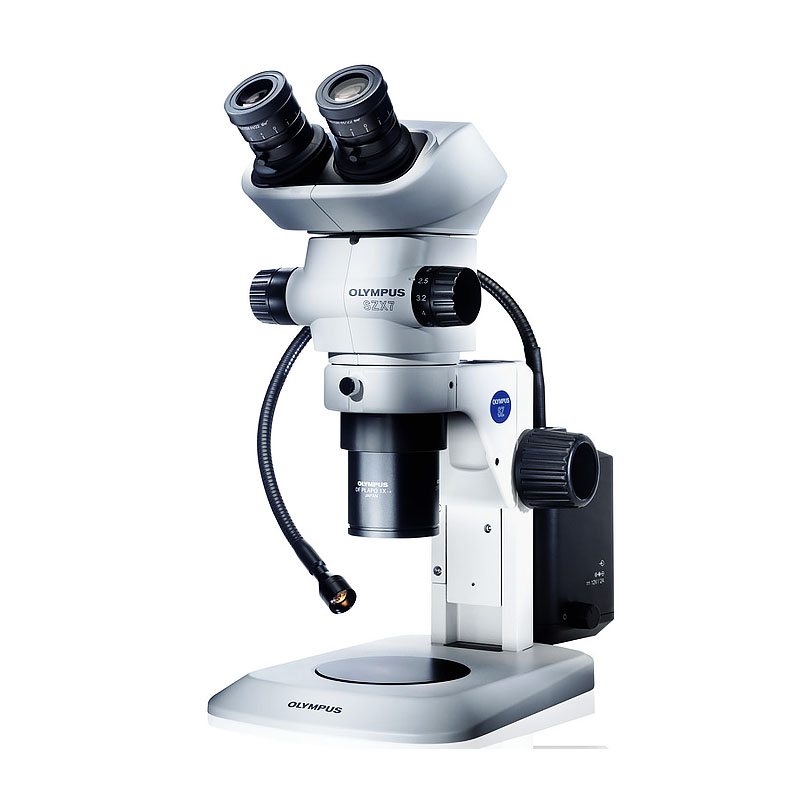

Стереомикроскоп Olympus SZX7 — универсальный инструмент для макросъёмки биологических образцов, материаловедческих образцов, электроники и ювелирных объектов. Его сильные стороны — широкий зум-диапазон, стабильная механика, отличная передача микрорельефа и большая рабочая дистанция, позволяющая гибко организовывать подсветку и манипуляции с образцом. Но, чтобы получить действительно эталонные цифровые изображения, важно правильно подобрать камеру и адаптер, грамотно выстроить свет и корректно настроить параметры съёмки и постобработки.

Ниже — практическое руководство, собранное на основе лучших приёмов микрофотографии. Оно поможет выжать максимум из оптики SZX7, получить точную цветопередачу, высокую резкость по всему полю и воспроизводимые результаты для отчётов, публикаций и контроля качества.

Подбор подходящей камеры и адаптера для максимального разрешения и точности цветопередачи

Ключ к качественной картинке — согласование оптического разрешения микроскопа и дискретизации сенсора. Цель — снять так, чтобы камера не была «узким горлышком», не переотсчитывала шум и не «заламывала» цвет.

Тип сенсора и его размер

• Цветные sCMOS/CMOS — оптимальны для рутинной документации и отчётов; получают естественную картинку «сразу из коробки».
• Монохромные sCMOS — дают на ~30–50% более высокую эффективную детализацию и чувствительность; идеальны для измерений, сложных вариантов освещения (коаксиальная подсветка, поляризация), но потребуют цветовой реконструкции, если нужен «цвет».
• Размер сенсора (1″, 2/3″, 1/1.8″ и т. п.) влияет на поле зрения и виньетирование. Чем сенсор крупнее, тем проще собрать широкое поле без дополнительных «стекол», но тем строже требования к адаптеру.

Размер пикселя

• Для SZX7 практично ориентироваться на размер пикселя 3,45–6,5 мкм: меньше — возрастёт шум и требования к свету, больше — потенциальная недодискретизация мелких деталей.
• Руководствуйтесь правилом Найквиста: два пикселя на минимально различимую деталь. Если на изображении читается микро-текстура, а шум умеренный — вы попали в «сладкое» окно дискретизации.

Адаптер (релэй-линза)

• Задача — спроецировать промежуточное изображение из фото-порта SZX7 на плоскость сенсора без кривых дисторсий и потери резкости по краю поля.
• Подбирайте кратность адаптера под диагональ сенсора (например, 0.35×–0.5× для 1″, 0.5×–0.7× для 2/3″, 1× для небольших сенсоров).
• Проверьте совместимость с фото-портом конкретной комплектации SZX7 (прямой фототубус или через тринокулярный тубус), чтобы сохранить парафокальность и центрирование.
• Ищите адаптеры с низкой дисторсией, плоским полем и AR-просветлением — это снизит блики и улучшит микроконтраст.

Интерфейс и частота кадров

• Для статичных сюжетов годятся USB 3.0 камеры с 20–30 к/с в полном разрешении.
• Для живых объектов или процедур с руками в кадре полезны высокочастотные режимы и глобальный затвор, чтобы избежать смаза.

Цвет и профилирование

• Камеры с 12–14 бит АЦП (RAW) дают гибкость в постобработке и точную передачу градиентов.
• Наличие ICC-профиля камеры или хотя бы режимов «научной» цветопередачи упростит калибровку под эталонные цели (X-Rite, IT8).

Настройка баланса белого, экспозиции и фокуса при макросъёмке объёмных образцов

Макросъёмка на стереомикроскопе — это всегда компромисс между глубиной резкости, шумом и временем. Правильная методика снимет львиную долю проблем.

Стартовая последовательность

1. Механическая база: стабилизируйте штатив, исключите люфт, зафиксируйте зум SZX7 на нужном диапазоне.
2. Черновой свет: включите базовое освещение (нижнее/верхнее/кольцевое), добейтесь равномерного поля.
3. Грубый фокус: примерьтесь к самому важному уровню высоты объекта.

Баланс белого

• Делайте WB по «серой карте» (18% серый) или по матовому белому эталону при тех источниках света, с которыми будете снимать — отдельно под кольцевой LED, отдельно под накладные направленные источники, отдельно под поляризацию.
• При сложном смешанном свете (например, кольцевой + наклонные) лучше замерить кастомный WB непосредственно в поле, закрыв образец матовой «серой плашкой».
• Для строгих задач фиксируйте коррелированную цветовую температуру (CCT) и зелёно-пурпурную компоненту (tint), чтобы легко повторить сетап.

Экспозиция

• Ориентируйтесь на гистограмму: избегайте отсечек по белому и чёрному; в технической съёмке логичнее чуть «недосветить» (–0.3…–0.7 EV) для сохранения бликов.
• Используйте низкое ISO (базовое у камеры), а яркость добирайте светом. Длинные выдержки допустимы при хорошем демпфировании стола; отключите любые вентиляторы, которые могут вибрировать систему.
• Если камера позволяет — включите зебры на 95–98%, чтобы не клипповать блики на металле и лаке.

Фокус и глубина резкости

• На стереомикроскопе глубина резко изображаемого пространства скромна. Работайте техникой focus peaking (если есть) и микрошагом по фокусу.
• Для объёмных объектов применяйте focus stacking: снимите серию кадров с шагом 2–20 мкм (в зависимости от увеличения и структуры объекта) и позже сложите в ПО.
• Держите оптику парафокальной: после смены зума минимально корректируйте фокус; если парафокальность уехала — проверьте посадку адаптера.

Если вы только формируете комплект, удобнее приобрести Olympus SZX7 с подходящим фото-тубусом, камерой и светом сразу в компании «Микроптика». Специалисты помогут согласовать сенсор и адаптер под нужное поле, настроят парафокальность и обучат устойчивой процедуре баланса белого и экспозиции — это экономит массу времени и нервов на старте.

Применение дополнительных источников света и фильтров для улучшения визуализации

Свет — половина изображения. На SZX7 пространство вокруг объекта позволяет выстроить сцену почти как в предметной фотостудии.

Типовые схемы подсветки

• Кольцевая LED — даёт мягкий «обволакивающий» свет без жёстких теней; хорошо для биообъектов, печатных плат, сборок с большим рельефом.
• Наклонная направленная (гусиные шеи, споты) — подчёркивает микро-рельеф, помогает «прочитать» микротрещины, гравировки, шаг резца.
• Коаксиальная (через отражатель) — уменьшает тени и даёт красивую работу со стеклянными/металлическими поверхностями; аккуратно с бликами!
• Дифузионная «купол/дом» — для сверхглянцевых и зеркальных объектов: убирает паразитные блики, выравнивает тон.
• Нижняя передача света (просвет) — полезна для полупрозрачных образцов, тонких пленок, биоподготовок.

Фильтры и поляризация

• Поляризационная пара (поляризатор + анализатор) — подавляет зеркальные блики, усиливает контраст текстур и волокон.
• ND-фильтры — тонкая регулировка света без изменения цветовой температуры.
• Фрост/диффузоры — смягчают «жёсткий» LED, особенно в ближнем поле.
• Контрастные цветные фильтры — точечно поднимают читаемость нужных деталей (например, синий фильтр для желтоватых лаков).

Практические подсказки по свету

• Разносите источники по высоте и углу: один — заполняющий, второй — моделирующий.
• Следите за перекрёстными отражениями: небольшой наклон объекта часто лучше, чем «борьба» с бликом фильтрами.
• Введите правило: «настроил свет → проверил WB → проверил экспозицию → снял эталонный кадр поля» — это дисциплинирует и повышает повторяемость.

Рекомендации по обработке полученных изображений в специализированных программах

Постобработка — не про «рисование красоты», а про честное извлечение информации, коррекцию системных искажений и подготовку к публикации.

Форматы и битность

• Снимайте RAW/16-bit TIFF (если камера позволяет) — так вы сохраните тональные запасы, важные для слабоконтрастных деталей.
• Для отчётов держите мастер-файлы (TIFF), а публикации экспортируйте в JPEG-90/PNG с правильным профилем.

Калибровка и масштаб

• Сначала — калибровка масштаба по объект-микрометру для каждого сочетания зума/адаптера. Привяжите шкалу в ПО (cellSens, Image-Pro, Fiji).
• Автоматизируйте добавление масштабной линейки и метаданных (зум, сенсор, фильтры) в шаблоне оформления.

Коррекции первого уровня

• Flat-field (shading) correction — убирает неравномерность поля и виньетку. Снимите «пустой» кадр равномерно освещённого поля и применяйте как карту коррекции.
• Lens distortion — минимальна в хороших адаптерах, но проверьте по сетке; при необходимости применяйте профиль коррекции.
• Баланс белого — финальная тонкая правка по серой точке образца или по эталону, снятому в той же сцене.

Резкость и шум

• Деконволюция/умная резкость — умеренно, с маской по краям; следите, чтобы не «звенели» границы.
• Шумоподавление — только в тенях, чтобы не «съесть» фактуру. Лучше изначально обеспечить достаточный свет и низкое ISO.

Focus stacking

• Для серии с брекетингом по фокусу используйте Helicon Focus, Zerene Stacker или скрипты в Fiji:
  • Метод «Pyramid/Depth Map» — аккуратнее по ореолам на блестящих гранях.
  • Метод «Weighted Average» — мягче и натуральнее на биообъектах.
• После склейки выполните сведение тона и локальный контраст, чтобы вернуть естественность.

Цвет и управление профилями

• Работайте в sRGB для веб и Adobe RGB для печати (если вся цепочка поддерживает).
• Закрепляйте профиль в файле и не меняйте пространство «на лету» — это источник цветовых сюрпризов.

Автоматизация и контроль качества

• Создайте экшены/макросы: импорт → flat-field → WB → масштабная линейка → экспорт.
• Введите чек-лист проверки: ровность поля, отсутствие клиппинга, читаемость мелких деталей, корректная линейка и подписи.

Итоговые тезисы

• Согласуйте сенсор ↔ адаптер ↔ оптическое поле SZX7, чтобы получить деталь без виньетки и муара.
• Настраивайте свет прежде параметров камеры; каждый новый свет — новый баланс белого.
• Для объёмных объектов используйте focus stacking и диффузионные схемы подсветки, для бликующих — поляризацию и коаксиальный свет.
• Обрабатывайте в 16-битной цепочке с flat-field и строгой калибровкой масштаба — это даёт воспроизводимые, сравнимые изображения, пригодные для отчётов, публикаций и техконтроля.
